وحدة التحكم في عزم الدوران TCC-2000
وحدة التحكم في عزم الدوران TCC-2000: إدارة عزم الدوران المتقدمة للأدوات الهوائية مع اتصال Bluetooth لأجهزة الكمبيوتر الشخصية/الكمبيوتر المحمول التي تعمل بنظام Windows أو أجهزة Android
يعد جهاز التحكم في عزم الدوران TCC-2000 حلاً متطورًا للتحكم الدقيق في عزم الدوران للأدوات الهوائية، بما في ذلك مفاتيح الربط ذات التأثير وأدوات نبض الزيت ومشغلات الصواميل وأدوات القابض. يتميز جهاز التحكم هذا باتصال بلوتوث (BT) سلس، مما يتيح سهولة الإعداد والتكوين عبر جهاز كمبيوتر شخصي/كمبيوتر محمول يعمل بنظام Windows أو جهاز يعمل بنظام Android. تم تصميم جهاز التحكم TCC-2000 لتحسين تطبيق عزم الدوران، مما يضمن نتائج متسقة ودقيقة عبر تطبيقات صناعية مختلفة.
الرئيسية الميزات والفوائد
- التحكم الدقيق في عزم الدوران: يوفر جهاز TCC-2000 تحكمًا دقيقًا في عزم الدوران الناتج عن الأدوات الهوائية المختلفة، مما يضمن إحكام ربط كل مثبت وفقًا للمواصفات المطلوبة بدقة. تعد هذه الدقة بالغة الأهمية للحفاظ على جودة وسلامة التجميعات في البيئات الصناعية الصعبة.
- توافق الأدوات الواسعة: تم تصميم TCC-2000 للعمل مع مجموعة واسعة من الأدوات الهوائية، بما في ذلك مفاتيح التأثير، وأدوات نبض الزيت، ومشغلات الصواميل، وأدوات القابض، ويوفر تنوعًا عبر تطبيقات متعددة، مما يجعله أداة قيمة للصناعات مثل السيارات، والفضاء، والتصنيع العام.
- الاتصال عبر البلوتوث لنظام Windows: يستخدم TCC-2000 تقنية Bluetooth للاتصال لاسلكيًا بأجهزة الكمبيوتر الشخصية وأجهزة الكمبيوتر المحمولة التي تعمل بنظام Windows. يعمل هذا الاتصال على تبسيط إعداد وتكوين وحدة التحكم، مما يجعل من السهل ضبط إعدادات عزم الدوران ومراقبة الأداء وإدارة البيانات مباشرة من جهاز الكمبيوتر الخاص بك.
- واجهة البرنامج سهلة الاستخدام: يتم تشغيل TCC-2000 من خلال واجهة برمجية سهلة الاستخدام متوافقة مع أنظمة Windows. توفر هذه الواجهة طريقة مباشرة لتكوين إعدادات عزم الدوران وإنشاء ملفات تعريف متعددة وتخزينها ومراقبة البيانات في الوقت الفعلي. تم تصميم البرنامج ليكون سهل الاستخدام، مما يقلل الوقت اللازم للإعداد ويقلل من منحنى التعلم للمستخدمين الجدد.
- المراقبة في الوقت الحقيقي وتسجيل البيانات: يمكن لجهاز TCC-2000 مراقبة تطبيق عزم الدوران في الوقت الفعلي عبر الكمبيوتر الشخصي أو الكمبيوتر المحمول المتصل، مما يضمن إجراء العمليات ضمن المعلمات المحددة. كما يوفر إمكانيات تسجيل البيانات، مما يتيح للمستخدمين تسجيل بيانات عزم الدوران وتحليلها لمراقبة الجودة وتحسين العملية وتوثيق الامتثال.
- ملفات تعريف عزم الدوران القابلة للتخصيص: يتيح لك TCC-2000 إنشاء وتخزين ملفات تعريف متعددة مصممة خصيصًا لأدوات أو مهام مختلفة. هذه الميزة مفيدة بشكل خاص في بيئات الإنتاج حيث يجب تلبية متطلبات عزم الدوران المختلفة بكفاءة، مما يسمح بالانتقال السريع بين إعدادات الوظائف المختلفة.
- بناء دائم وموثوق: تم تصميم TCC-2000 لتحمل الظروف الصناعية الصعبة، ويتميز بتصميم قوي يضمن المتانة والأداء الموثوق. كما أنه مقاوم للاهتزاز والغبار والعوامل البيئية الأخرى الشائعة في خطوط التصنيع والتجميع.
- ميزات السلامة: يتضمن جهاز TCC-2000 ميزات أمان متقدمة مثل الحماية من الحمل الزائد والإغلاق التلقائي عند اكتشاف مستويات عزم دوران غير طبيعية. تساعد هذه الميزات في حماية المعدات والعاملين، مما يقلل من احتمالية التلف أو الإصابة.
- سهولة التكامل والإعداد: يمكن دمج TCC-2000 بسهولة في الأنظمة الحالية بفضل اتصاله عبر تقنية البلوتوث وبرامجه المستندة إلى نظام التشغيل Windows. كما أن تصميمه المدمج وخيارات التركيب المتعددة تجعله قابلاً للتكيف مع مختلف البيئات الصناعية.
ذكية ومتخصصة
يعد جهاز التحكم في عزم الدوران TCC-2000 مثاليًا لمجموعة واسعة من التطبيقات الصناعية، بما في ذلك:
- تصنيع السيارات: يوفر التحكم الدقيق في عزم الدوران لتجميع المكونات المهمة، مما يضمن سلامة وموثوقية المركبات.
- تجميع الطيران والفضاء: توفر إدارة دقيقة لعزم الدوران لتجميع الطائرات، حيث تكون الدقة أمرًا بالغ الأهمية لسلامة الطيران والأداء.
- صيانة المعدات الصناعية: ضمان تثبيت مكونات الآلات وفقًا للمواصفات الصحيحة، مما يعزز عمر وأداء المعدات الصناعية.
- خطوط الإنتاج والتجميع: يدعم التحكم في عزم الدوران عالي الدقة لضمان جودة المنتج المتسقة وكفاءة العملية في بيئات التصنيع.
لماذا تختار جهاز التحكم في عزم الدوران TCC-2000؟
يوفر جهاز التحكم في عزم الدوران TCC-2000 مزيجًا قويًا من الدقة والتنوع وسهولة الاستخدام، مما يجعله أداة أساسية للمحترفين الذين يطلبون إدارة عزم الدوران بشكل موثوق. تعمل إمكانية الاتصال عبر البلوتوث بأجهزة الكمبيوتر الشخصية وأجهزة الكمبيوتر المحمولة التي تعمل بنظام التشغيل Windows على تحسين عمليات الإعداد والتكوين، في حين يضمن هيكله القوي المتانة طويلة الأمد في البيئات الصناعية الصعبة. سواء كنت تعمل في صناعة السيارات أو الفضاء أو التصنيع أو صيانة المعدات، يوفر جهاز TCC-2000 التحكم والمرونة اللازمين لتحقيق نتائج متفوقة.
- مع خوارزمية تحكم حاصلة على براءة اختراع وجهاز للتحكم في عزم الدوران الناتج لجميع أدوات عزم الدوران الهوائية المستمرة والمتقطعة، وخاصة مفاتيح التأثير الهوائية، ومفاتيح الربط الهوائية، ومفاتيح النبض الهوائية الزيتية، بالإضافة إلى مضاعفات عزم الدوران المسننة، بغض النظر عن ماركة الأداة وآليتها المصممة، مع دقة تحكم مرضية ومتانة مثبتة.
- وظيفة قابلة للبرمجة للتحكم في تسلسل البراغي أثناء التطبيق على البرغي المحدد أو برغي الاستشعار.
- يحل مشاكل فقدان عزم الدوران التي قد تحدث بسبب تغير صلابة المفصل، أو ارتفاع درجة حرارة السائل الهيدروليكي في الأدوات النبضية، أو وضعية حمل الأداة أثناء التشغيل المستمر. ويعوض فقدان عزم الدوران الديناميكي تلقائيًا ضمن نطاق عزم العمل المسموح به.
التعبئة القياسية:
وحدة التحكم، كابل الطاقة، وصلة خرطوم الهواء، هوائي × 2، مدخل وحدة التحكم TCA-IPC01 - خرطوم 2 متر + وصلة + وحدة FR -10 كجم/سم2 كحد أقصى، ومخرج وحدة التحكم TCA-OPC01 - خرطوم 3 متر + وصلة.
اختياري الملحقات:
- عمود إنارة ثلاثي الألوان بجهد 24 فولت مع صفارة
- ماسح الباركود
- طابعة.
| اختياري: ZTPAMB6-73ROG عمود إنارة ثلاثي الألوان بجهد 24 فولت مع صفارة |
الحد الأدنى لمتطلبات النظام:
- نوافذ:
نظام التشغيل: ويندوز 10 أو أعلى
الحد الأدنى لوحدة المعالجة المركزية: Core i3
الحد الأدنى لذاكرة النظام (RAM): 4 جيجابايت
الحد الأدنى لمساحة التخزين المجانية: 32 جيجابايت - الروبوت:
نظام التشغيل: أندرويد 7.0 أو أعلى
الحد الأدنى لوحدة المعالجة المركزية: رباعي النواة
الحد الأدنى لذاكرة النظام (RAM): 3 جيجابايت
الحد الأدنى لمساحة التخزين المجانية: 16 جيجابايت
البرامج والوظائف
- نبض وجع
- وضع محول الطاقة (العمل مع محول الطاقة)
- وضع الضغط (بدون محول)
- وضع المسار (للمفصل الناعم) - مفتاح العزم
- عزم الدوران
- عزم الدوران + الزاوية
- انقر فوق وضع مسار مفتاح الربط
- انقر فوق وضع فحص مفتاح الربط - الأثر مفتاح
- وضع محول الطاقة (العمل مع محول الطاقة)
- وضع الضغط (العمل بدون محول)
- وضع المسار (للمفصل الناعم) - تسلسل الوظيفة
مفتاح مسنن (الوضع الاختياري)
اختبار عزم الدوران (الوضع الاختياري)
مضاعف عزم الدوران (الوضع الاختياري) - مصدر الإشارة: محول عزم الدوران، أو مستشعر ضغط الهواء، أو مسمار الاستشعار، أو المسمار المسمى.
- مراجعة عزم الدوران: الانحراف والاستبدال.
- معايرة سعة عزم الأداة: قم بإعداد TH وTL بسهولة ضمن نطاق ضغط الهواء العامل القابل للتشغيل في دقائق.
- إعداد عزم الدوران المستهدف: يمكن تحديد أي قيمة لعزم الدوران المستهدف وإدخالها ضمن نطاق عزم الدوران المعاير.
- ضغط الهواء العامل: يتم تعديله تلقائيًا إلى عزم الدوران المستهدف المقابل (يوصى بضغط الهواء الداخل بين 100 إلى 120 رطل لكل بوصة مربعة).
- معدل تدفق الهواء: فقط TCA/TCC يحتوي على مقياس تدفق رقمي. قم بتدوير منظم تدفق الهواء الخاص بالأداة إلى الحد الأقصى، وسوف يقوم النظام تلقائيًا بتنظيم معدل التدفق المناسب لعزم الدوران المستهدف المقابل.
- التثبيت على مراحل: حسب الحاجة، اضبط مراحل التثبيت ونسبة عزم الدوران المستهدف لكل مرحلة من 1 إلى 4. وسيعمل النظام على تنظيم ضغط الهواء ومعدل التدفق وفقًا لذلك.
- عدد البراغي: اضبط مسبقًا عدد البراغي المطلوب تثبيتها. عند تثبيت جميع براغي كل مرحلة، ينتقل النظام تلقائيًا إلى المرحلة التالية ويضبط ضغط الهواء ومعدل التدفق وفقًا لذلك.
- تعويض عزم الدوران: سيقوم النظام تلقائيًا بتعويض فقدان عزم الدوران الناجم عن الاختلافات في صلابة المفصل المبرغي، أو زيادة درجة حرارة السائل الهيدروليكي للمفتاح النبضي، أو وضعية المشغل أثناء حمل الأداة، وكل ذلك ضمن نطاق ضغط الهواء المسموح به أثناء العمل.
- المراقبة عن بعد: يمكنك مراقبة البيانات على هاتفك المحمول أو جهازك اللوحي أو الكمبيوتر الشخصي أو ضبط المعلمات على وحدة التحكم في عزم الدوران عبر الإنترنت أو Ethernet باستخدام VNC.
- إدارة العمليات: القيود: الوصول إلى الوظائف القابلة للتشغيل، مثل تسجيل معرف المشغل ومدة التشغيل، من خلال إعدادات الأذونات.
- دقة التحكم في عزم الدوران: ±5%~±15%.
- تسلسل الوظيفة: دعم 10 إعدادات مسبقة لأداة عزم الدوران متاحة للربط بشكل متسلسل.
- سجل الإنتاج: يمكن تتبعه عبر USB أو Ethernet أو تصديره إلى خادم السحابة من خلال اتصالات سلكية أو لاسلكية.
- فترة الضمان للتحكم في عزم الدوران:
* 12 شهر من تاريخ الشراء.
* سوف يقوم المصنع بإصلاح أو استبدال العيوب الناتجة عن مواد معيبة أو تصنيع معيب. لا يغطي هذا الضمان فشل الأجزاء بسبب ملصقات الختم المكسورة/المفقودة أو سوء الاستخدام أو التعديل أو الإهمال أو سوء الاستخدام أو التآكل الطبيعي.
| الموديل | تسا-2000 | تي سي بي-2000 | تسك-2000 | |
| ماكس. معدل المد و الجزر | 2000 لتر / دقيقة | 2000 لتر / دقيقة | 2000 لتر / دقيقة | |
| حجم لوحة اللمس | 10 ″ لوحة تعمل باللمس | كمبيوتر شخصي / كمبيوتر محمول / جهاز لوحي | كمبيوتر شخصي / كمبيوتر محمول / جهاز لوحي | |
| قوة المصدر | تيار متردد 100 فولت ~ 240 فولت / 2 أمبير | تيار متردد 100 فولت ~ 240 فولت / 2 أمبير | تيار متردد 100 فولت ~ 240 فولت / 2 أمبير | |
| ميناء اتصال | ذراع USB | 1 | 1 | 1 |
| RS232 | 2 | 1 | لا يوجد | |
| RJ45 | 1 | لا يوجد | لا يوجد | |
| هوائي لاسلكي | RF2.4G | 2 | 1 | 1 |
| بي تي 2.4 جي | لا يوجد | 1 | 1 | |
| هوائي | 2 | 2 | 2 | |
| منفذ إخراج برج الضوء | 1 | 1 | 1 | |
| صفارة | 80dB | 80dB | 80dB | |
| منفذ شاحن USB | 2 | 1 | 1 | |
| كشف معدل التدفق | نعم | لا | لا | |
| التحكم التلقائي في معدل التدفق | نعم | لا | لا | |
| وضع التشغيل | وضع الضغط | نعم | نعم | نعم |
| وضع المحول | نعم | نعم | نعم | |
| وضع الضبط | نعم | نعم | لا يوجد | |
| تسلسل الوظيفة | نعم | نعم | لا يوجد | |
| دقة التحكم | تأثير الهواء وجع | ±10%~±20% | ±10%~±20% | ±10%~±20% |
| مفتاح نبض الهواء | ±5%~±15% | ±5%~±15% | ±5%~±15% | |
| مضاعف عزم دوران الهواء | ±5% | ±5% | ±5% | |
| حجم الموضوع | مدخل | 1/2 ″ NPT | 1/2 ″ NPT | 1/2 ″ NPT |
| أوتليت | 1/2 ″ NPT | 1/2 ″ NPT | 1/2 ″ NPT | |
| اللغة | الصينية المبسطة/التقليدية، الإنجليزية، اليابانية، الإسبانية | الصينية المبسطة/التقليدية، الإنجليزية، اليابانية، الإسبانية، الإيطالية، الإندونيسية | الصينية المبسطة/التقليدية، الإنجليزية، اليابانية، الإسبانية، الإيطالية، الإندونيسية | |
| معلمة النظام | نعم | نعم | نعم | |
| نظام تجميع الإطارات - تسلسل المهام | لا | نعم | لا | |
| العرض | واجهة المستخدم الرسومية على متن الطائرة | العرض الخارجي | العرض الخارجي | |
| بيانات الوظيفة | تقرير الوظيفة الكامل | تقرير الوظيفة الكامل | تقرير الوظيفة الكامل | |
| سحابة | FTP | WEB | WEB | |
| تصدير بيانات العمل | جميع البيانات بصيغة CSV/EXCEL | متوفر بصيغة CSV/Excel وPDF | متوفر بصيغة CSV/Excel وPDF | |
| ذاكرة بيانات العمل | 150K | لا يوجد حد (يعتمد على مساحة القرص المتوفرة) | لا يوجد حد (يعتمد على مساحة القرص المتوفرة) | |
| عرض منحنى عزم الدوران | لا | نعم | نعم | |

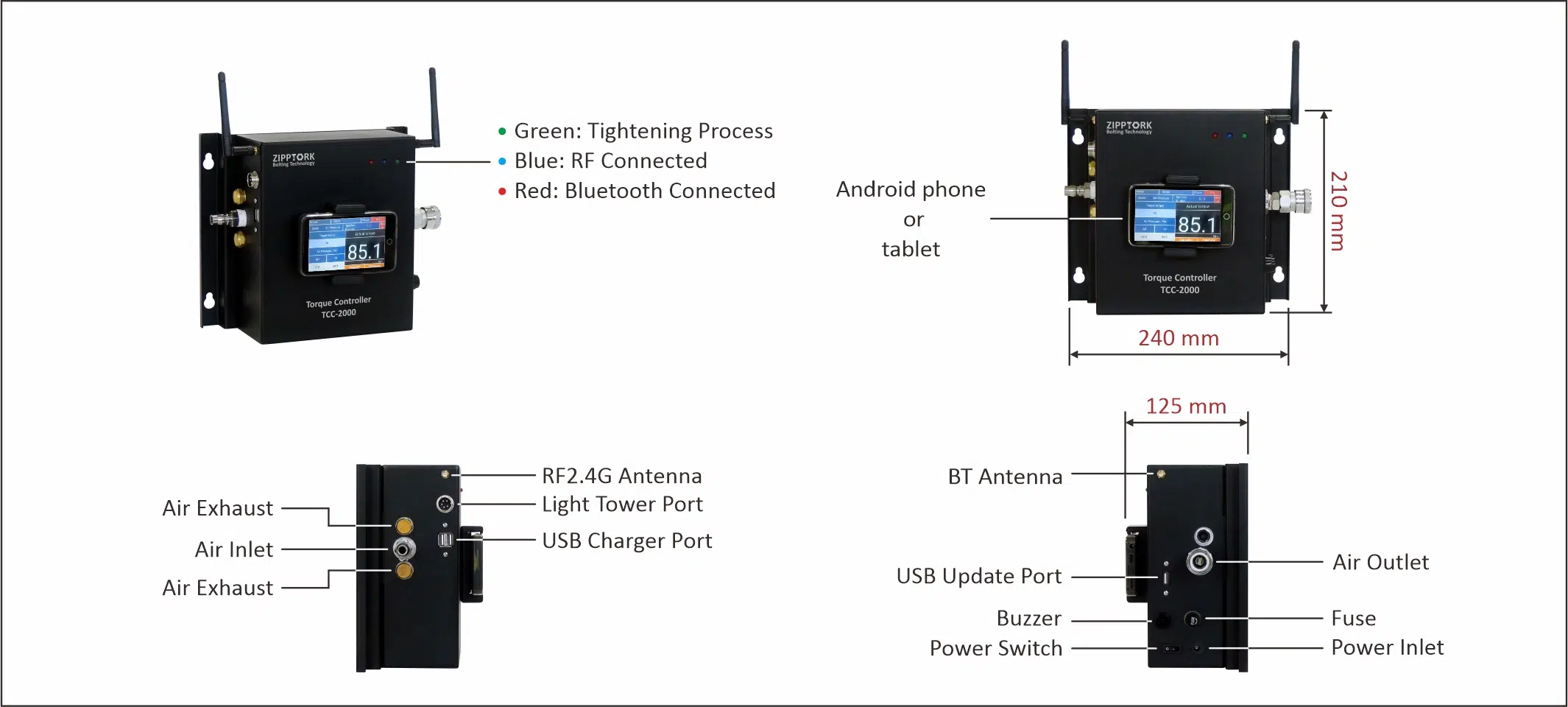

| الأبعاد | الطول (L) | 370mm | 320mm | 210mm |
| العرض (W) | 214mm | 217mm | 240mm | |
| مرتفع (H) | 266mm | 210mm | 125mm | |
| الوزن الصافي | 10.5 كجم ± 0.5 كجم | 6 كجم ± 0.5 كجم | 3.7 كجم ± 0.2 كجم | |
| نظام التشغيل | لينكس | ويندوز | الروبوت / ويندوز | |
