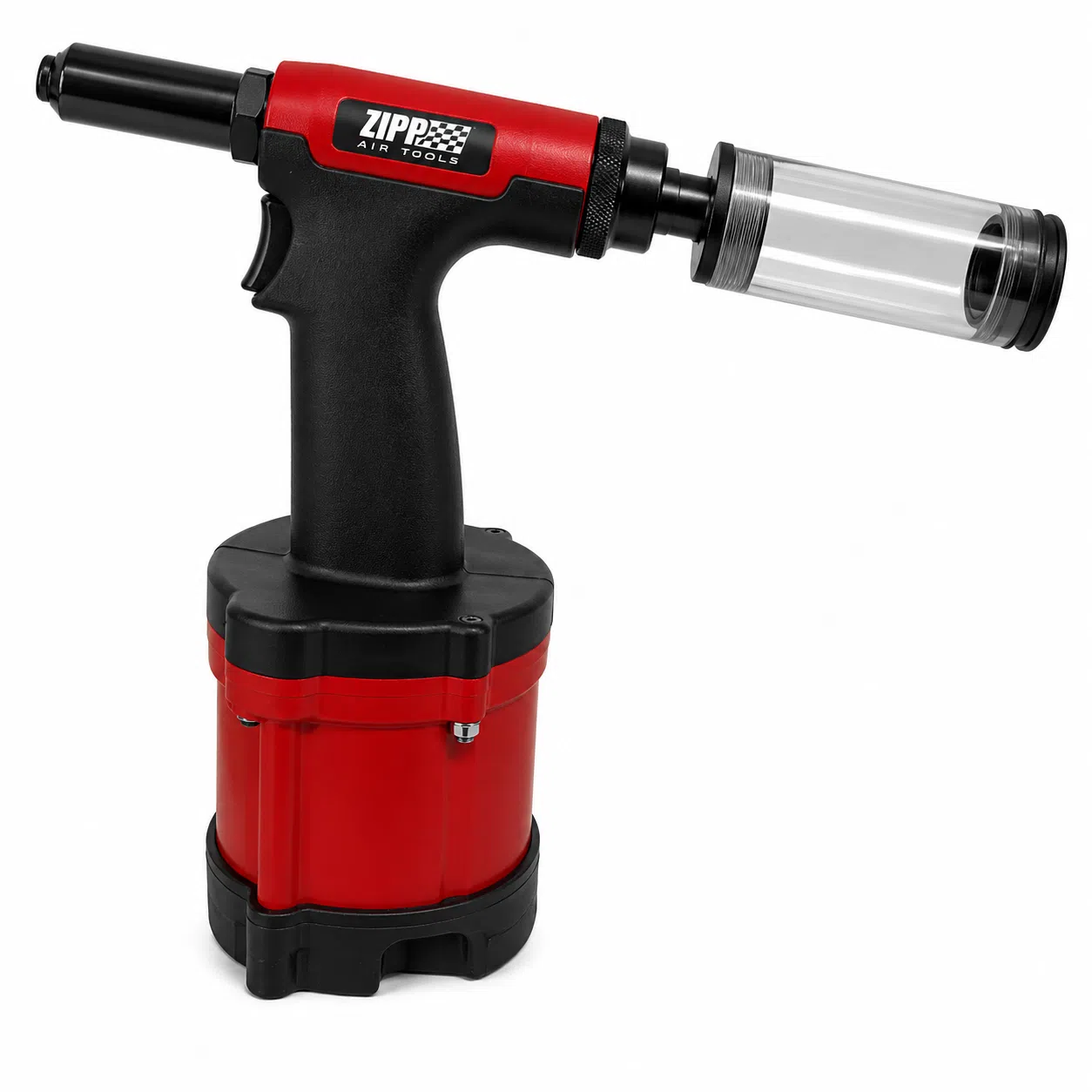

ZT1214VS-5 برشام هوائي هيدروليكي مقاس 3/16 بوصة (نوع الفراغ)
استخدم ZT1214VS-5 3/16 بوصة هوائي هيدروليكي (نوع الفراغ) هو أداة هوائية مصممة بدقة لتثبيت سريع ونظيف ومتسق في بيئات التجميع الصناعية. يتميز بـ نظام تجميع المندريل الفراغي المتكامليجمع هذا الطراز بين التحكم في الطاقة، والتشغيل السلس، وبيئة العمل المريحة، مما يعزز الإنتاجية ويعزز سلامة المشغل. صُمم ZT1214VS-5 للتشغيل المستمر، ويوفر قوة سحب هيدروليكية ثابتة لمسامير برشام 3/16 بوصة عبر الألومنيوم والفولاذ والفولاذ المقاوم للصدأ. يجمع نظام شفط المغزل المُساعد بالتفريغ المغزل المستهلك تلقائيًا، مما يحافظ على نظافة مساحة العمل ويقلل من وقت التوقف. هيكله خفيف الوزن المصنوع من سبائك الألومنيوم، وتصميمه الهوائي الهيدروليكي الفعال، وبنيته المتوازنة، يجعله مثاليًا لخطوط التصنيع عالية الإنتاج التي تتطلب الدقة والموثوقية والأداء طويل الأمد.
الميزات الرئيسية
نظام تجميع المندريل الفراغي المتكامل - يقوم تلقائيًا بإزالة وتجميع المغزل المستهلك لضمان تشغيل أنظف وأكثر أمانًا وكفاءة.
محرك هوائي هيدروليكي عالي الطاقة - يوفر قوة سحب ثابتة ومتسقة للمسامير مقاس 3/16 بوصة المصنوعة من الألومنيوم والفولاذ والفولاذ المقاوم للصدأ.
غلاف من سبائك الألومنيوم المتين - يضمن الجسم خفيف الوزن والقوي سهولة التعامل وعمر خدمة طويل في ظل الاستخدام الصناعي المستمر.
تصميم مريح ومتوازن - يقلل من الاهتزاز والارتداد وتعب المشغل أثناء التشغيل لفترات طويلة.
وقت الدورة السريعة – تعمل عملية التثبيت السريع والإخراج التلقائي للقضيب على زيادة الإنتاجية وتقليل وقت التوقف عن العمل.
نظام هوائي موفر للطاقة – يوفر تدفق الهواء الأمثل إنتاجًا قويًا مع استهلاك منخفض للهواء، مما يؤدي إلى تقليل تكاليف التشغيل.
صيانة أقل على المدى الطويل - يسمح الهيكل المعياري المبسط بالتنظيف السهل واستبدال الختم والمعايرة.
الاستخدامات
إن أداة التثبيت الهيدروليكية الهوائية من النوع الفراغي ZT1214VS-5 مناسبة بشكل مثالي لبيئات الإنتاج النظيفة والخاضعة للرقابة وعالية الكفاءة، بما في ذلك:
تجميع هيكل السيارة والشاسيه والتشطيبات
تصنيع الشاحنات والمقطورات والحافلات
تجميع هيكل ومكونات الطيران الفضائي
تصنيع المعادن وإنتاج الصفائح المعدنية
تصنيع معدات وآلات البناء
تتطلب خطوط التجميع الصناعية الدقة والنظافة
مزايا الأداء
التحكم الدقيق المتفوق – يسمح الزناد ذو السرعة المتغيرة بالتعديل الدقيق لقوة التثبيت، مما يضمن نتائج تثبيت متسقة ودقيقة.
تشغيل نظيف وآمن – يعمل نظام المغزل الفراغي المدمج على إزالة الحطام وتعزيز السلامة في مكان العمل.
تعزيز الإنتاجية – الشفط المستمر والدورة السريعة يقللان من التوقفات، مما يحسن كفاءة سير العمل.
راحة المشغل - تصميم متوازن ومنخفض الاهتزاز يقلل من التعب أثناء نوبات الإنتاج الطويلة.
الموثوقية على المدى الطويل – يضمن النظام الهيدروليكي عالي التحمل والأختام الدقيقة أداءً ثابتًا في ظل أحمال العمل الصعبة.
فعالية التكلفة – انخفاض استهلاك الهواء، وتقليل الصيانة، وتجميع المغزل بكفاءة، كل ذلك يساهم في خفض تكاليف التشغيل.
الفوائد الفنية
متوافق مع المسامير العمياء مقاس 3/16 بوصة المصنوعة من الألومنيوم والفولاذ والفولاذ المقاوم للصدأ.
يعمل نظام الفراغ على التخلص من الحاجة إلى التخلص اليدوي من العمود، وبالتالي الحفاظ على منطقة إنتاج نظيفة.
تتكيف خاصية التحكم في السرعة المتغيرة مع المواد المختلفة ومتطلبات التجميع.
يتيح تصميم الجسم المدمج إمكانية الوصول بسهولة إلى مواضع العمل الضيقة أو العلوية.
مناسب لخطوط التجميع الصناعية اليدوية وشبه الآلية.
لماذا تختار ZT1214VS-5
استخدم ZT1214VS-5 3/16 بوصة هوائي هيدروليكي برشام (نوع الفراغ) يُمثل هذا المنتج المزيج الأمثل بين التحكم الذكي، والتشغيل النظيف، والقوة الميكانيكية. يُمكّن نظام تجميع عمود التفريغ المتكامل والتحكم في السرعة المتغيرة من تثبيت المسامير بدقة مع أقل وقت توقف وأقصى درجات السلامة. صُمم ZT1214VS-5 ليعمل في بيئات التصنيع عالية الحجم وسريعة الوتيرة، مما يُعزز كفاءة التشغيل، وراحة المشغل، ونظافة مكان العمل. يُجسد هذا المنتج فلسفتنا الهندسية في القوة والدقة والإنتاجية، مما يوفر للمستخدمين الصناعيين حلاً موثوقًا به وعالي الأداء لتطبيقات التثبيت الحديثة.
الاستخدامات
أينما يتم تطبيق طرق التثبيت مثل اللحام، ومسامير الصفائح المعدنية، والمسامير، والصامولة، والغسالة، والأنابيب، وشبه الأنابيب، والمسامير الصلبة، والمواد اللاصقة، يمكن استبدالها بالمسامير العمياء.
جميع النماذج المذكورة أعلاه مناسبة لضبط المسامير العمياء القياسية والمسامير العمياء الهيكلية.
شرح المميزات:
- تم تصميم الرأس والصامولة سهلة التعديل لتحقيق أقصى قدر من الفعالية في الضربة وسرعة التثبيت.
- قسم هيدروليكي مصنوع من سبائك الألومنيوم لمزيد من القوة والمتانة.
- فك فائق مكون من قطعتين مصنوع من فولاذ أداة عالي الجودة ويتميز بمعالجة حرارية خاصة لزيادة عمر الفك وتقليل تكاليف الخدمة.
- زجاجة تجميع الماندريل مزودة بنظام تجميع الفراغ الحاصل على براءة اختراع لضمان نظافة منطقة العمل وسلامتها.
- تم تصميم الزناد بطريقة مريحة، مما يعزز الراحة ويقلل من تعب المشغل.
- تم تصميم صامولة القفل لتسهيل خدمة الأداة.
- وصلة مدخل الهواء الدوارة المثبتة على الجانب لتسهيل مناورة الأداة.
- تم تصميم الغطاء المطاطي لحماية الأداة وسطح العمل بشكل جيد.
المواصفات:
- قوة الجر: شنومكس (شنومكس) إب (كف)
- طول السكتة الدماغية: شنومكس / شنومكس (شنومكس) بوصة (مم)
- الوزن الصافي: شنومكس (شنومكس) رطل (كلغ)
- ضغط الهواء التشغيل: شنومكس (شنومكس) يسي (بار)
- حجم مدخل الهواء: 1/4 بوصة-NPT / PT
- دقيقة. خرطوم حجم: شنومكس / شنومكس (شنومكس) بوصة (مم)
- عدد القطع المجهزة: 5/32 (4.0) 3/16 (4.8) بوصة (مم)
[ مستلزمات ]
- المبرشم X 1
- مفتاح ربط صغير X 1
- مفتاح ربط كبير × 1
- زجاجة جمع X 1
لا تستخدم ضغط هواء يزيد عن 110 رطل لكل بوصة مربعة / 7.5 بار على هذه الأدوات.
| الموديل | جر الطاقة lbf (kgf) | السكتة الدماغية الطول بوصة (مم) | الوزن الصافي رطل (كلغ) | التشغيل ضغط جوي psi (شريط) | حجم مدخل الهواء بوصة- NPT / PT | دقيقة. حجم الخرطوم بوصة (مم) | أنف مجهز بوصة (مم) |
| ZT0318VS | 770 (350) | 11 / 16 (18) | 2.86 (1.3) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0) |
| ZT0618VS | 1320 (596) | 11 / 16 (18) | 3.41 (1.55) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0)3/16(4.8) |
| ZT0918VS | 1983 (900) | 11 / 16 (18) | 4.07 (1.85) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0)3/16(4.8) |
| ZT1214VS-5 | 2640 (1200) | 9 / 16 (14) | 4.27 (1.94) | 90 (6.2) | 1/4 | 3 / 8 (10) | 5/32(4.0)3/16(4.8) |
| ZT1214VS-6 | 2640 (1200) | 9 / 16 (14) | 4.27 (1.94) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/16(4.8)1/4(6.4) |
| ZT1819VS | 3960 (1800) | 3 / 14 (19) | 5.27 (2.6) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/16(4.8)1/4(6.4) |
