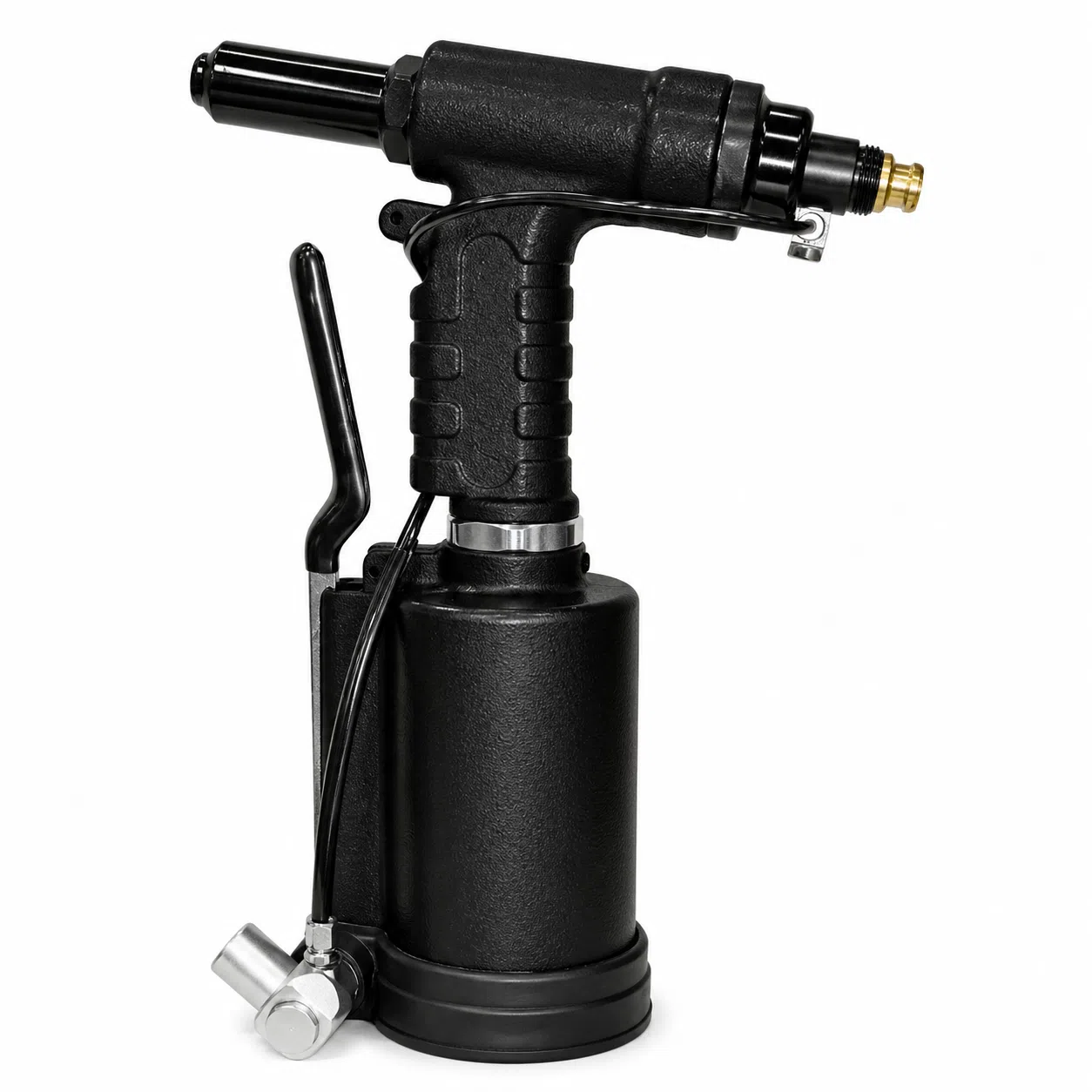

ZT1214VS-6 برشام هوائي هيدروليكي مقاس 1/4 بوصة (نوع الفراغ)
استخدم ZT1214VS-6 ماكينة تثبيت المسامير الهيدروليكية الهوائية مقاس 1/4 بوصة (من النوع الفراغي) هو قوي، أداة تثبيت صناعية مصممة هندسيًا لتوفير الراحة، ومناسبة لتطبيقات التجميع عالية الكفاءة. مصنوعة من موادنا نظام تجميع المندريل بمساعدة الفراغيوفر أداءً دقيقًا في التثبيت، وتشغيلًا أنظف، وإنتاجيةً مُحسّنة لمسامير البرشام مقاس 1/4 بوصة. صُممت ZT1214VS-6 لبيئات التصنيع الصعبة، حيث تجمع بين محرك هيدروليكي هوائي قوي وتحكم دقيق في السرعة وشفط تلقائي للمحور. هذا يضمن قوة سحب ثابتة، وتقليل وقت التوقف، وبيئة عمل أكثر أمانًا ونظافة. بفضل هيكلها المصنوع من سبائك الألومنيوم المتوازن، ونظامها الهوائي الموفر للطاقة، ومحركها المتغير السرعة السلس، توفر ZT1214VS-6 تحكمًا استثنائيًا، ومتانة، وراحةً فائقةً للمشغلين المحترفين.
الميزات الرئيسية
مشغل السرعة المتغيرة (VS) - يسمح بالتحكم الدقيق في قوة السحب والسرعة، مما يضمن تثبيتًا متسقًا عبر المواد المختلفة وسمك الوصلات.
نظام تجميع المندريل الفراغي - آلية الشفط المتكاملة تعمل تلقائيًا على إزالة الأجزاء المستهلكة، مما يحافظ على مساحة عمل نظيفة وخالية من الحطام.
محرك هوائي هيدروليكي عالي الطاقة - يوفر قوة سحب مستقرة وموثوقة للمسامير مقاس 1/4 بوصة المصنوعة من الألومنيوم والفولاذ والفولاذ المقاوم للصدأ.
غلاف من الألومنيوم خفيف الوزن ومتين - يجمع بين البناء القوي والتعامل المريح للتشغيل لفترات طويلة.
تصميم مريح – يقلل الجسم المتوازن والمقبض المبطن من الاهتزاز وإجهاد المشغل أثناء الإنتاج المستمر.
تشغيل الدورة السريعة - تعمل الاستجابة السريعة للزناد والإخراج التلقائي للمحور على تعزيز سرعة التجميع وكفاءة سير العمل.
نظام هوائي محسن - ضمان أداء قوي مع استهلاك منخفض للهواء، وتحسين كفاءة الطاقة.
صيانة سهلة – التصميم الداخلي المعياري يسهل عملية الصيانة واستبدال الأختام والتنظيف.
الاستخدامات
إن أداة التثبيت الهيدروليكية الهوائية من النوع الفراغي ZT1214VS-6 مثالية للبيئات الصناعية والإنتاج عالي الحجم حيث تكون الدقة والنظافة والموثوقية أمرًا بالغ الأهمية، بما في ذلك:
تجميع هيكل السيارة والهيكل والإطار
تصنيع الشاحنات والمقطورات والحافلات
تثبيت وصيانة مكونات الطيران
الهياكل الفولاذية وتصنيع المعادن
تجميع الآلات الثقيلة ومعدات البناء
ورش التصنيع والصيانة الصناعية
مزايا الأداء
الدقة والتحكم – يوفر الزناد ذو السرعة المتغيرة تعديلاً دقيقًا للحصول على قوة ودقة التثبيت المثالية.
عملية أنظف – يقوم نظام الشفط تلقائيًا بجمع المندريل المستهلك، مما يحافظ على مساحة العمل آمنة ونظيفة.
وتحسين الإنتاجية – الشفط المستمر والدورة السريعة يقللان من وقت التوقف ويعززان الإنتاجية.
راحة المشغل - التوازن المريح والتصميم منخفض الاهتزاز يقللان من التعب أثناء نوبات الإنتاج الطويلة.
الخدمة الطويلة في الحياة – تضمن المكونات الهيدروليكية والهوائية المتينة التشغيل الموثوق به في ظل الاستخدام الكثيف.
فعالية التكلفة - انخفاض استهلاك الهواء، والحد الأدنى من الصيانة، وتقليل وقت التخلص من النفايات، مما يقلل من إجمالي تكلفة التشغيل.
الفوائد الفنية
مُصمم للاستخدام مع المسامير العمياء مقاس 1/4 بوصة المصنوعة من الألومنيوم والفولاذ والفولاذ المقاوم للصدأ.
يؤدي شفط الفراغ إلى التخلص من الحاجة إلى التنظيف اليدوي للقضيب، مما يزيد من كفاءة العمل.
يتيح التحكم في السرعة المتغيرة للمشغلين ضبط أداء السحب لمواد مختلفة.
مضغوط ومتوازن جيدًا للتطبيقات العلوية أو في المساحات الضيقة.
متوافق مع أنظمة الإنتاج المستمر وخطوط التجميع شبه الآلية.
لماذا تختار ZT1214VS-6
استخدم ZT1214VS-6 1/4 بوصة هوائي هيدروليكي برشام (نوع الفراغ) هو الحل الأمثل للمصنعين الباحثين عن تثبيت عالي القوة مع تحكم ذكي وسير عمل سلس وفعال. يعزز نظام التفريغ المتكامل السلامة والإنتاجية، بينما يمنح الزناد متغير السرعة المشغلين تحكمًا دقيقًا في كل دورة تثبيت. يجمع ZT1214VS-6 بين المتانة الصناعية والراحة العملية والهندسة الهوائية الهيدروليكية المتقدمة، مما يجعله حلاً موثوقًا وعالي الأداء لتثبيت المسامير في مرافق الإنتاج الحديثة. إنه يجسد ZIPPفلسفة الهندسة في TOOL القوة والدقة والإنتاجية - مما يجعلها أداة أساسية لعمليات التجميع الاحترافية في جميع أنحاء العالم.
الاستخدامات
أينما يتم تطبيق طرق التثبيت مثل اللحام، ومسامير الصفائح المعدنية، والمسامير، والصامولة، والغسالة، والأنابيب، وشبه الأنابيب، والمسامير الصلبة، والمواد اللاصقة، يمكن استبدالها بالمسامير العمياء. جميع النماذج المذكورة أعلاه مناسبة لضبط المسامير العمياء القياسية والمسامير العمياء الهيكلية.
شرح المميزات:
- تم تصميم الرأس والصامولة سهلة التعديل لتحقيق أقصى قدر من الفعالية في الضربة وسرعة التثبيت.
- قسم هيدروليكي مصنوع من سبائك الألومنيوم لمزيد من القوة والمتانة.
- فك فائق مكون من قطعتين مصنوع من فولاذ أداة عالي الجودة ويتميز بمعالجة حرارية خاصة لزيادة عمر الفك وتقليل تكاليف الخدمة.
- زجاجة تجميع الماندريل مزودة بنظام تجميع الفراغ الحاصل على براءة اختراع لضمان نظافة منطقة العمل وسلامتها.
- تم تصميم الزناد بطريقة مريحة، مما يعزز الراحة ويقلل من تعب المشغل.
- تم تصميم صامولة القفل لتسهيل خدمة الأداة.
- وصلة مدخل الهواء الدوارة المثبتة على الجانب لتسهيل مناورة الأداة.
- تم تصميم الغطاء المطاطي لحماية كل من الأداة وسطح العمل بشكل فعال.
المواصفات:
- قوة الجر: شنومكس (شنومكس) إب (كف)
- طول السكتة الدماغية: شنومكس / شنومكس (شنومكس) بوصة (مم)
- الوزن الصافي: شنومكس (شنومكس) رطل (كلغ)
- ضغط الهواء التشغيل: شنومكس (شنومكس) يسي (بار)
- حجم مدخل الهواء: 1/4 بوصة-NPT / PT
- دقيقة. خرطوم حجم: شنومكس / شنومكس (شنومكس) بوصة (مم)
- عدد القطع المجهزة: 3/16 (4.8) 1/4 (6.4) بوصة (مم)
[ مستلزمات ]
- المبرشم X 1
- مفتاح ربط صغير X 1
- مفتاح ربط كبير × 1
- زجاجة جمع X 1
لا تستخدم ضغط هواء يزيد عن 110 رطل لكل بوصة مربعة / 7.5 بار على هذه الأدوات.
| الموديل | جر الطاقة lbf (kgf) | السكتة الدماغية الطول بوصة (مم) | الوزن الصافي رطل (كلغ) | التشغيل ضغط جوي psi (شريط) | حجم مدخل الهواء بوصة- NPT / PT | دقيقة. حجم الخرطوم بوصة (مم) | أنف مجهز بوصة (مم) |
| ZT0318VS | 770 (350) | 11 / 16 (18) | 2.86 (1.3) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0) |
| ZT0618VS | 1320 (596) | 11 / 16 (18) | 3.41 (1.55) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0)3/16(4.8) |
| ZT0918VS | 1983 (900) | 11 / 16 (18) | 4.07 (1.85) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/32(2.4)1/8(3.2)5/32(4.0)3/16(4.8) |
| ZT1214VS-5 | 2640 (1200) | 9 / 16 (14) | 4.27 (1.94) | 90 (6.2) | 1/4 | 3 / 8 (10) | 5/32(4.0)3/16(4.8) |
| ZT1214VS-6 | 2640 (1200) | 9 / 16 (14) | 4.27 (1.94) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/16(4.8)1/4(6.4) |
| ZT1819VS | 3960 (1800) | 3 / 14 (19) | 5.27 (2.6) | 90 (6.2) | 1/4 | 3 / 8 (10) | 3/16(4.8)1/4(6.4) |
