STA (إصدار RF) - معايرة عزم الدوران والزاوية
ما هو مطلوب

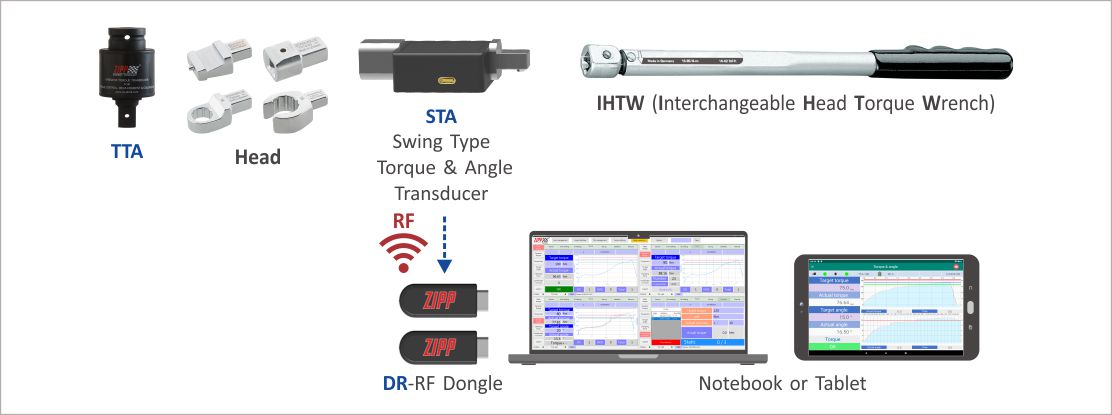

العمارة النظام
الإجراءات
- قم بتجميع الرأس باستخدام مفتاح ربط عزم الدوران STA والرأس القابل للتبديل.
- أدخل الدونجل في NB بشكل منفصل.
- افتح برنامج TMS APP.
- قم بإعداد منافذ TTA Dongle & STA Dongle على التوالي.
- أكمل الاقتران بين TTA و STA على التوالي ، بعد الضبط ، قم بتشغيل TTA و STA.
- استمر في الضغط على زر "Torque Correction" للدخول إلى صفحة "Torque Correction".
- حدد وضع STA في تطبيق TMS للدخول إلى صفحة الإعداد وحدد نموذج STA الذي تريد استخدامه.
- في تطبيق TMS ، حدد وضع STA للدخول إلى صفحة الإعداد وحدد نموذج TTA الذي تريد استخدامه.
- اضغط على الزر "إضافة" وأدخل رقم واسم مجموعة الأداة ورقم الرأس ورقم مفتاح عزم الدوران يلتقط النظام تلقائيًا رقم STA في الاتصال.
- اضبط عزم الدوران المستهدف.
- أدخل مفتاح ربط STA المُجمع في TTA ، ثم استمر في توصيل المقبس وابدأ في إحكام ربط البرغي.
- توقف عن الشد عندما يشير TTA إلى الوصول إلى عزم الدوران المستهدف.
- يملأ النظام تلقائيًا قيمة عزم الدوران الثابت لـ TTA و STA في حقل النموذج المقابل في البرنامج إلى أكمل معايرة عزم الدوران.
- بعد أن يكمل النظام تصحيح قيمة عزم الدوران ، يحتاج المشغل إلى قياس طول ذراع عزم الدوران واملأ معلمة الزاوية ، ثم اضغط على الزر "حفظ" لإكمال معايرة الزاوية.
